管道非开挖修复技术——不需要“手术刀”的手术 为城市管道治病

随着城市早期铺设使用的排水管道的老化和损坏，管道修复同管道更新逐步成为了当前面临的较为突出的问题。

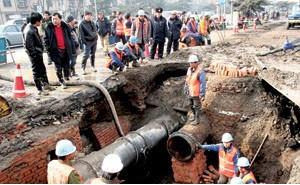

管道破坏不得已进行开挖

目前我国大多数城市，排水管道损坏的修复方法都是采用开挖重新埋管的方法进行修复。但随着城市化的进展，城市地下管线错综复杂，城市道路的负荷越来越重，主干道开挖严重影响交通或排水管线上方存在其他压力或电力、通信、燃气等管线给开挖带来极大的隐患。而管道如果长期不修复，轻则污染地下水，重则导致道路塌陷，交通瘫痪。

而管道非开挖修复技术在不破损道路的情况下，采用简捷，科学的方法，在原有的破损旧管内部，在短短的几个小时之内制作一条高强度内衬新管，所占用场地比较少，对地面、交通、环境以及周围地下管线等等的影响很小。这样可以解决污水渗漏和路面坍塌的问题，因此推广非开挖修复技术在排水管道修复领域的运用势在必行。那么非开挖修复技术有哪些种类呢？

非开挖修复技术种类

1软管内衬法修复技术

软管内衬法，也称原始固化法（CIPP），是在现有的旧管道内壁上衬一层浸渍液态热固性树脂的软衬层，通过加热（利用热水、热汽或紫外线等）或常温使其固化，形成与旧管道紧密配合的薄层管，管道断面几乎没有损失，但其流动性能大大改善了。软衬法的施工方式有2种，翻转浸渍树脂软管内衬法和CIPP拉入法树脂内衬法。

1）翻转浸渍树脂软管内衬法

该技术使用浸透热固性树脂的带有防渗膜的纤维增强软管或编织软管作衬里材料，将浸有树脂的软管一端翻转并用夹具固定在待修复管道的入口处，然后利用水压或气压使软衬管浸有树脂的内层翻转到外面，并与旧管的内壁粘结。当软衬管到达终点时，即刻向管内注入热水或蒸汽使树脂固化，形成一层紧贴旧管内壁的具有防腐、防渗功能的坚硬衬里。固化前树脂管的柔性和内部压力可使其充填裂隙、跨过间隙、绕过弯曲段。树脂固化后，软衬管形成形状与原管一致、内径比原管稍小的新管。工艺示意图见图1。

翻转浸渍树脂软管内衬法

2）CIPP拉入法树脂内衬法

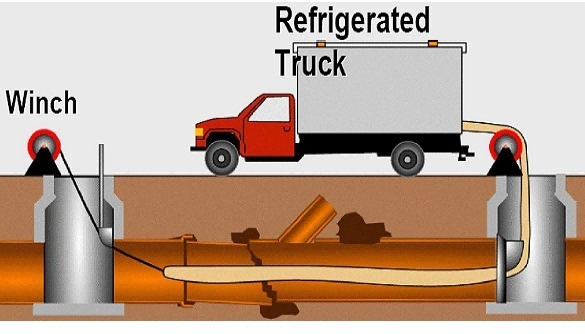

CIPP拉入法树脂内衬法是采用有防渗薄膜的无纺毡软管，经树脂充分浸渍后，从检查井处拉入待修复管道中，用水压或气压将软管涨圆，固化后形成1条坚固光滑的新管，达到修复的目的。从国外旧管修复情况来看，由于这项技术适应性强、质量可靠，利用检查井作业，可以做到一锹土不动，是真正意义上的非开挖，已在排污管道修复上得到广泛的应用。工艺示意图见图2。

CIPP拉入法树脂内衬法

通过软管内衬法修复技术修复的管道过流断面的损失基本可忽略，但其流动性能却大大改善。该类修复技术可修复铸铁管、钢管及混凝土等多种材质的地下管道，既可用于供水、污水及燃气管道的修复，也可用于化工等工业管道的修复，尤其适用于城市中交通拥挤、地面设施集中或占压严重、采用常规开挖地面的方法无法修复和更新的管道。该修复技术具有全天候施工、无接头且流动性好、可适应非圆形断面和弯曲的管段等优点，可适用管径范围为50～2000mm的各类管线的修复；其局限性是对管道清洗的要求高、成本大、树脂固化时间长（一般在5h以上）以及每段施工编织管均需单独定制。

2 U型内衬HDPE管修复技术

U型内衬HDPE管修复技术通常也称为紧密结合内衬法，其原理是采用外径比旧管道内径略小的HDPE管，通过变形设备将HDPE管压成U型并暂时捆绑以使其直径减小，通过牵引机将HDPE管穿入旧管道，然后利用水压或气（汽）压与通软体球将其打开并恢复到原来的直径，使HDPE管涨贴到旧管道的内壁上，与旧管道紧密的配合，形成HDPE管的防腐性能与原管道的机械性能合二为一的一种“管中管”复合结构。管道修复后在使用过程中，由于管内存在介质压力，内衬管最终会紧贴于原管内壁。

此类修复技术一般适用于结构性破坏不严重的直圆形管道，可适用管径范围为75～2000mm，管线长度1000m左右的各类管道。该技术因其具备卫生性能良好、过流断面损失小、变形适用范围大以及可长距离修复等优点，已广泛应用于给排水等相关管网修复工作。

3 短管内衬法修复技术

短管内衬法就是将短管在现场一边焊接一边拖入旧管道内，最后将新旧管道之间的间隙注浆填满，这种修复方法通常在水流量较低的情况下适用。工艺示意图见图3。

短管内衬法修复技术

此方法在我国应用比较早，费用相对比较低，但由于管道修复后断面损失比较大，目前逐渐被新工艺所替代。

4 碎（裂）管法修复技术

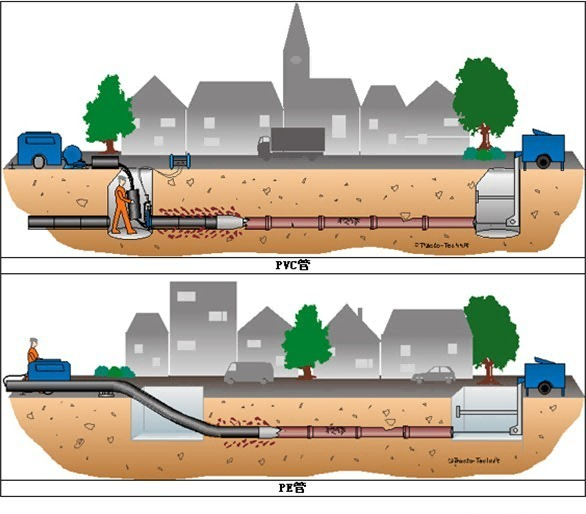

碎（裂）管法是采用碎（裂）管设备从内部破碎或割裂旧管道，将旧管道碎片挤入周围土体形成管孔，并同步拉入新管道（同口径或更大口径）的管道更新方法。工艺示意图见图4。

碎（裂）管法修复技术

此类修复技术可适用于陶瓷、不加筋混凝土、石棉水泥、塑料或铸铁管的旧管道更新，适用管径范围为75～2000mm。

5 螺旋缠绕法修复技术

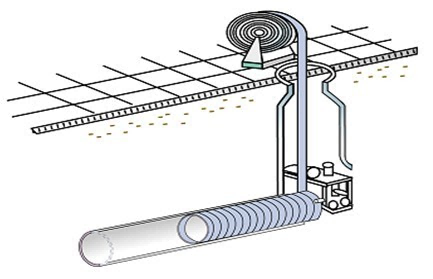

螺旋缠绕法修复技术主要是通过螺旋缠绕的方法在旧管道内部将带状型材通过压制卡口不断前进形成新的管道。管道可在通水的情况（30%以下）作业，工艺示意图见图5。

螺旋缠绕法修复技术

螺旋缠绕法目前应用比较广泛，采用该技术修复后的管道内壁光滑，过水能力比修复前的混凝土管要好，而且材料占地面积较小，适合长距离的管道修复。

6 不锈钢内衬修复技术

不锈钢内衬修复技术是在旧管道内部穿插内衬薄壁不锈钢管，或将不锈钢板采用卷板形式在管道内部进行焊接，整体成型，从而达到防渗漏、腐蚀的目的，亦可提高原管道耐压水平 。由于不锈钢内衬可以阻止管道内壁腐蚀，减小管道内壁粗糙度，增加了水的过流量，使内衬后的管道更安全、轻便、经济，使用寿命更长，从而达到修复的目的。从国内外旧管修复情况来看，由于这项技术适应性强、质量可靠、可以带水作业，已在排污管道上得到广泛的使用。
