市政管网工程施工工艺及计算规范，一篇带你全面了解！

市政管道工程是市政工程的重要组成部分，是城市重要的基础工程设施。包括：给水管道、排水管道、燃气管道、热力管道、电力电缆。

   ●给水管道：主要为城市输送供应生活用水、生产用水、消防用水和市政绿化及喷洒用水，包括输水管道和配水管网两部分。

　●排水管道：主要是及时收集城市生活污水、工业废水和雨水，并将生活污水和工业废水输送到污水处理厂进行处理后排放，雨水就近排放。以保证城市的环境卫生和生命财产的安全。

　●燃气管道：主要是将燃气分配站中的燃气输送分配到各用户，供用户使用。

　●热力管道：供给用户取暖使用，有热水管道和蒸汽管道。

　●电力电缆：为城市输送电能。按功能可分为动力电缆、照明电缆、电车电缆等；按电压的高低可分为低压电缆、高压电缆和超高压电缆。

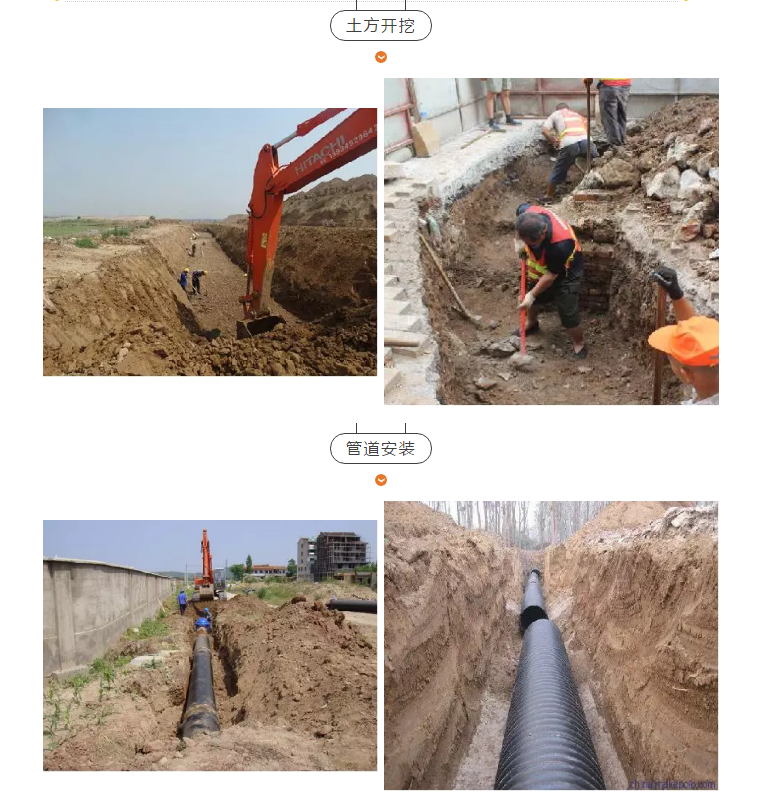

1.土石方槽坑开挖

2.管道安装

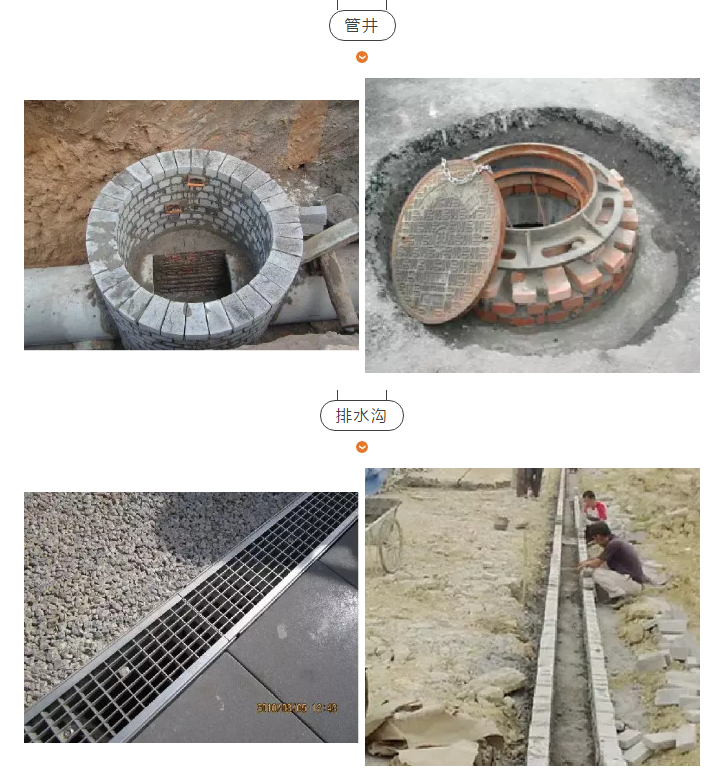

3.检查井、跌水井

4.排水沟工程

 城市排水系统是城市基础设施的重要组成部分，在市政建设中占有十分重要的地位。它主要是由排水管网和污水处理厂组成，肩负着城市防汛排水、雨污水收集及输配水的重任。随着我国经济的高速发展和城市建设步伐的加快，城市规模不断扩大，污水量也随之增加。由于老城区的排水管网修建年代久远，部分管道已经老化残旧，已不能满足城市发展所带来的水文状况变化和管网安全性的要求，需要对老城区的市政排水管网进行系统地维护和改造，建造更多高水平、功能完善的管网，以满足现代社会生产活动的需要。

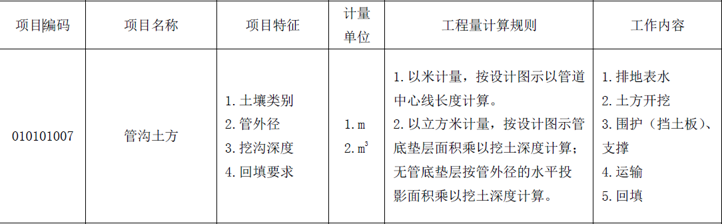

一、管沟土石方计算规则

（一）什么是沟槽土石方开挖？

 凡图示槽底宽（不含加宽工作面）在5m以内，且槽底长大于底宽三倍以上者，执行沟槽项目；凡图示坑底面积（不含加宽工作面）在50m2以内，且长边小于短边三倍者，执行基坑项目；除上述规定外执行平基项目。

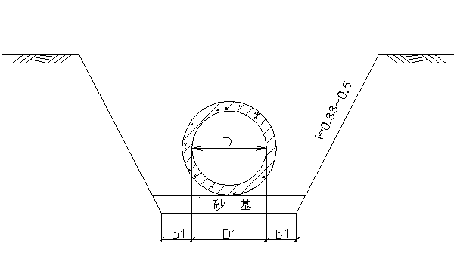

（二）沟槽土石方开挖放坡系数

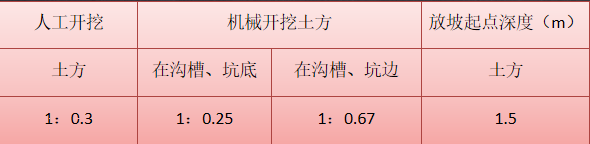

  挖沟槽、基坑的放坡应根据设计或施工组织设计要求的放坡系数计算。如设计或施工组织设计无规定时，按下表规定放坡系数计算

注：（1）计算土方放坡时，在交接处所产生的重复工程量不予扣除。

      （2）原槽基础垫层，放坡应自垫层上表面开始计算。

（四）挖填方外运计算式

（1）槽、坑回填体积＝挖方体积－埋设的构件体积

（2）管沟回填体积＝挖方体积－管径在500mm以上管道体积及埋设的构件体积

（3）回填土、石渣碾压工程量，按填方区压实后体积以立方米计算

（4）余方运输体积＝挖方体积－回填方体积

土壤、岩石体积，均按挖掘前的天然密度体积以立方米计算。

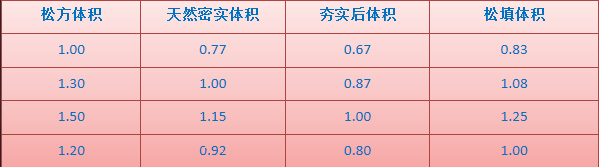

土方天然密实、松方、夯实后，松填体积折算时，按下表所列值换算。

（六）基槽、沟槽挖方放坡交接处产生重复土方不扣除，并按下列方法以立方米计算

基础沟槽长度：基础外墙按图示中心线长度计算，内墙基槽按槽底净长计算，其突出部分的体积并入基槽工程量计算；管道、管网工程沟槽长度：主管按管道的设计轴线长度计算，支管按支沟槽的净长线计算，但管道井位加宽，集水坑挖土等不再计算。排水管道沟槽为直槽时的井位加宽按直槽挖方总量的1.5%计算，给水、路灯、电力、电信、燃气管道等管网为直槽时的井位加宽，接头坑、支墩、支座等土方，按该部分土方总量的2.5%计算。

挖沟槽、基坑、一般土方因工作面和放坡增加的工程量（管沟工作面增加的工程量），是否并入各土方工程量中，按各省、自治区、直辖市或行业建设主管部门的规定实施。

 1.本章未包括有地下水时施工的排水费用，发生时按实计算。

 2.人工及机械土方项目是按不同土壤类别综合考虑的，实际土壤类别不同时不作调整。

 3.机械土石方项目是按各类机型综合编制的，执行本章时均不作调整。

 4.土石方工程的全程运距，按以下规定计算确定：

（1）全程运距100m以内：按挖方区重心至填方区重心之间的机械行驶的最短距离计算。

（2）全程运距500m以内及全程运距500m以上：按挖方区重心至填方区重心之间循环路线的二分之一计算。

 5.机械运输淤泥、流砂时，按相应机械运输土方子目乘以系数1.4。

 6.机械挖沟槽（坑）土方、石方项目是按深度4m内综合编制的。超过4m时，另编补充定额。

7.机械碾压回填土，是以密实度达到85%～90%编制的。如设计密实度为90%～95%时,按相应机械回填碾压土石子目乘以系数1.4；如设计密实度超过95%时，按相应机械回填碾压土石子目乘以系数1.6。回填土压实项目中，已综合了所需的水和洒水车台班及人工。

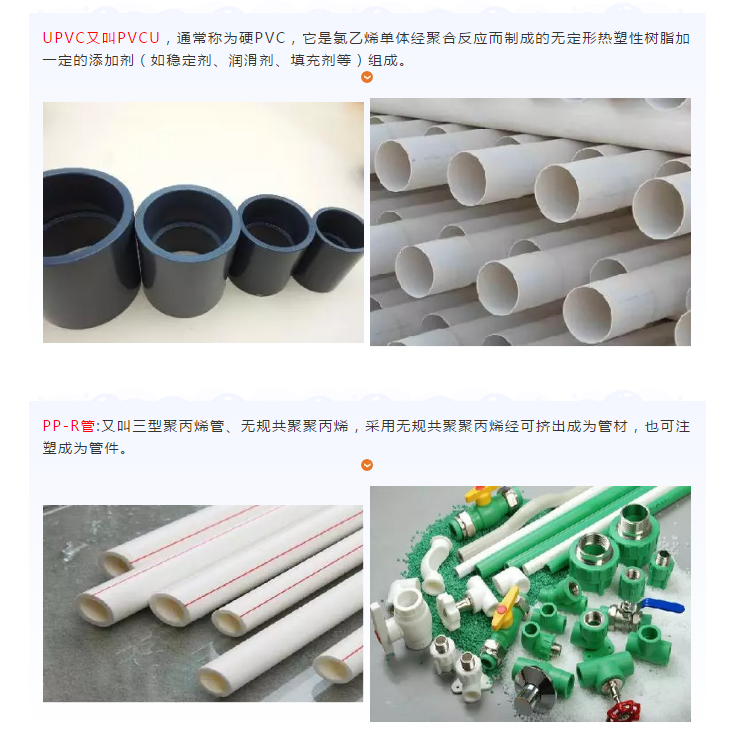

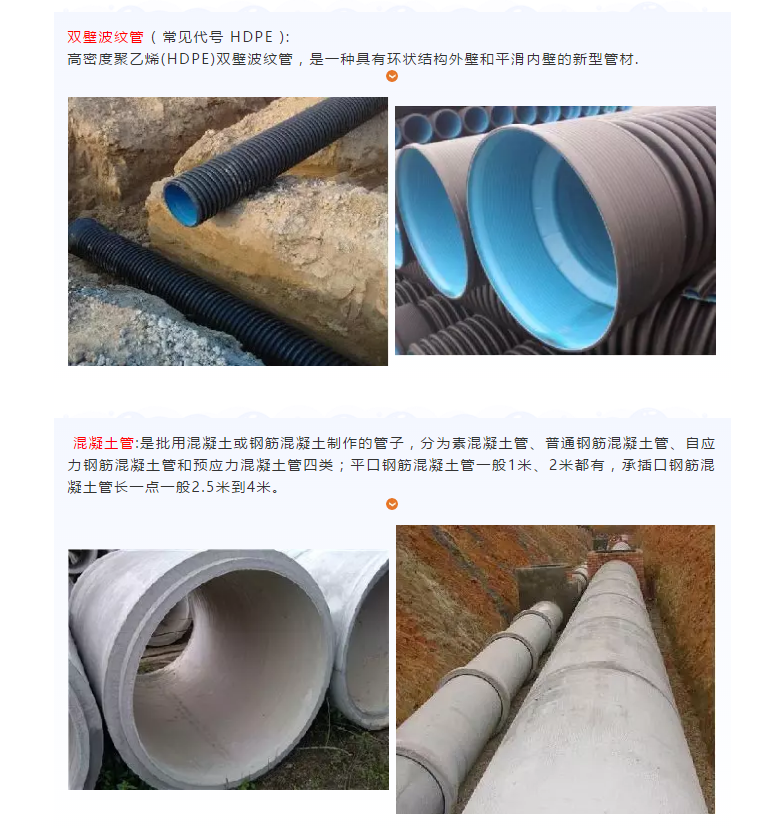

（一）常见市政给排水管道

（二）管道大小表示方法

 DN：是指管道的公称直径,注意：这既不是外径也不是内径,是外径与内径的平均值,称平均内径.

De：是指管道外径,一般采用De标注的,均需要标注成外径X壁厚的形式.De25=Φ25X3.0（外径X壁厚）

 D：一般指内径.

 Φ：表示圆或管道直径（常指外径）

1.管道长度，按施工图示的井距长(中-中)，减去井室净空及其他构筑物所占的长度计算。管道应减井室的长度L规定如下：

(1)当井室为矩形时：L=LA-0.1m

(2)当井室为圆形，且两端的管径相同时：

L=2×SQRT（（r/2）2-（R/2）2）

(3)当井室为圆形，且两端的管径不同时：

L=L1+L2=SQRT( (r1/2) 2-(R1/2) 2)+ SQRT ((r2/2) 2-(R2/2) 2)

(4)单向接入圆井的管道，只减井室长度L的50%

 L= SQRT( (r/2) 2-(R/2) 2)

注：L——应减井室的长度；LA——井室净距;r——井内径；R——管外径(管外径=管内径+2×管壁厚=管内径+2×管内径/10)。

2.管底坡度大于10%时，管长按斜长计算。

3.管道接口的个数，按相同管径的管道净长除以单根管材长度计算，不足一个的尾数，按一个计算。

4.管道闭水试验长度，按管道铺设长度计算。

5.管道安装均按施工图中心线的长度计算（支管长度从主管中心开始计算到支管末端交接处的中心），管件、阀门所占长度已在管道施工损耗中综合考虑，计算工程量时均不扣除其所占长度。

6.管道安装均不包括管件（指三通、弯头、异径管）、阀门的安装，管件、阀门的安装均执行本定额中“燃气工程”相应定额。

7.遇有新旧管连接时，管道安装工程量计算到碰头的阀门处，但阀门及与阀门相连的承（插）盘短管、法兰盘的安装均包括在新旧管连接定额内，不再另计。

1.本章现浇混凝土定额内已包括150m运输，运距超过150m时，执行“道路工程”章中相应定额项目。

2.本章未编制钢筋制、安项目，发生时执行“桥梁工程”中的相应定额。

3.凡必须支侧模的混凝土垫层，应执行相应的混凝土基础定额。

4.与管道基础混凝土同时浇筑的窨井基础混凝土工程量，并入管道基础混凝土内计算。

5.灰土垫层用土，是按500m取土编制的，如实际取土运距超过500m时，其超过部份的运输，按“土石方工程”增加运   距定额计算。

6.混凝土管道铺设是按单根长度管材为2m编制的，如管材为1m时，按相应管道安装定额的人工乘以系数1.22。

7.满包混凝土管道基础，执行带基相应定额。

8.管道铺设是按180°基座取定的，如基座为135°时，管道敷设定额人工乘以系数1.03；基座为90°时，定额人工乘以系数1.05；基座为360°时，定额人工乘以系数0.95。

9.管道接口的人工已综合在管道敷设定额内，混凝土管管道接口材料按相应管道接口定额计算。

10.混凝土管道接口为承插时，管道敷设定额人工乘以系数1.10；接口为钢筋混凝土套环时，管道敷设定额人工乘以系   数1.30，套环另行计算。

11.本章闭水试验定额中已包括砖砌堵头的工料，实际使用材料不同时，不作调整。

12.本章塑料管道铺设安装未包括管道与井身接口处理费用，发生时，按设计图纸计算。

13.管道基础采用砖砌时，管道带基按砖井、池、渠道基础定额人工乘以系数1.05；管道枕基按砖井、池、渠道基础定额人工乘以系数1.25。

五、矩形检查井工程量计算

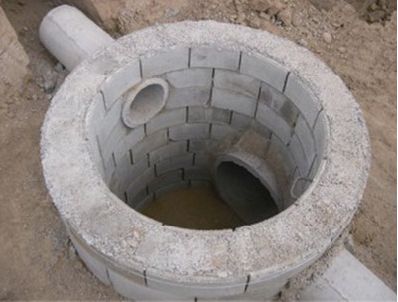

一、检查井

 检查井是为城市地下基础设施的供电、给水、排水、排污、通讯、有线电视、煤气管、路灯线路等维修，安装方便而设置的。一般设在管道交汇处、转弯处、管径或坡度改变处、以及直线管段上每隔一定距离处，是便于定期检查附属构筑物。

   检查井由井座、井筒、井盖和相关配件等组成，用以清通、检查井的井状构筑物。
